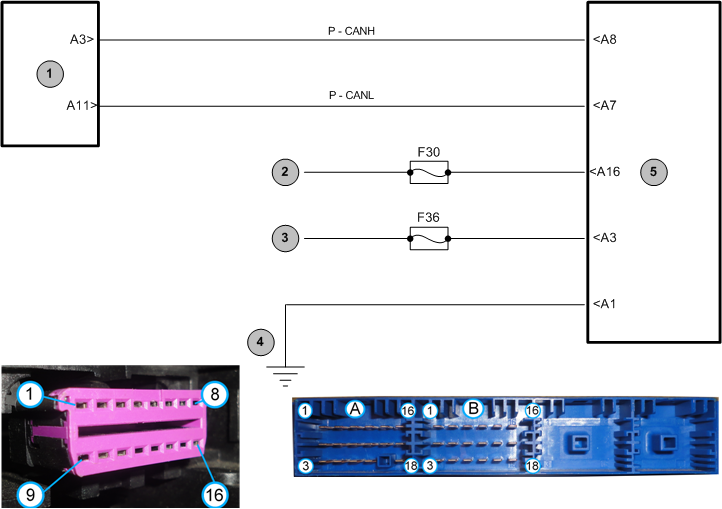

1 - Conector OBD.
2 - Linha 30.
3 - Linha 15.
4 - Ponto de massa localizado na frontal do chassi.
5 - Módulo ABS.
Descrição da Falha
Rede CAN sem transmissão.
Indicação de Falha
Luz de alerta da central acende constantemente com o símbolo  com o veículo andando ou parado.
Estratégia de Monitoramento
O módulo ABS aguarda as mensagens da rede CAN não as recebendo libera a mensagem de falha.
Efeito da Falha
A
funcionalidade elétrica do sistema ABS é feita automaticamente e, caso
seja detectada alguma anomalia, uma luz de advertência acende-se no
painel de instrumentos e o sistema ABS ficará inoperante parcialmente ou integralmente.
Possíveis Falhas FMI 02: Rede CAN, bus off, sem transmissão.
FMI 12: Rede CAN, Dados inválidos ou inexistentes para mensagens EEC1 (motor) ou ETC1 (transmissão).
Aviso

Antes de iniciar o trabalho em um veículo, sempre calce as rodas para impedir que o veículo se mova quando liberado o freio.
Registros de Falhas em Outros Módulos de Comando
Não.
Considerar os esquemas elétricos do veículo
| Verificação
| Medição
| Eliminação da Falha
|
Rede CAN/Módulo ABS
|
Medição da rede CAN:
- Medir a resistência entre os pinos A8 (CAN-H) e A7 (CAN-L) do módulo ABS
Valor nominal:
~120 ohms
|
– Verificar a tensão de alimentação do módulo ABS
– Verificar os cabos quanto a rompimento ou oxidação
– Verificar as conexões quanto a mau contato ou pino torto
– Quando a resistência for de 0 Ω isto indica um curto-circuito da CAN-H para a CAN-L
|
|
